ÖNEMLİ NOT: Olabilecek herhangi bir
aksaklıktan dolayı sorumluluk kabul etmemin mümkün olamayacağını, yapacağınız
her modifikasyonda sorumluluğun tamamen size ait olacağını özellikle
hatırlatmak istiyorum.
Önce normal bir ampulü alıyoruz. Varsa bir kumpasla iki ucu arasını ölçüyoruz. Yaklaşık 38 mm. Standart olduğu için sizin tekrar ölçmenize gerek yok J
Her iki ucundaki metali bir pense yardımıyla ayırıyoruz (elinizi kesmeyin!!!) Metal başlıkların içinde kalan camları ve dolgu maddesini, metali penseyle biraz deforme ederek, sonra da içini kazıyarak tamamen temizliyoruz. Montaj aşaması için bu çok önemli!
Delikli bir
pertinaks parçası alıyoruz. Gördüğünüz ölçüde kesiyoruz. “Ne ölçüsü” demeyin. Delikleri
sayın. Standart 0.1 inch aralıklı pertinaksta sayıyla ölçü tutar merak etmeyin.
Eğer tam ölçü isterseniz 28 mm X 8 mm uygun olur. Sağda ampul camı ile
pertinaksın karşılaştırılması. Sonuçta pertinaks camın yerine geçecek.
İsterseniz köşeleri milimetrik olarak törpüleyin.
Beyaz
LED’lerin en minyatürlerini (ama SMD değil!) alıyoruz. (SMD = Surface Mounted
Device yani bilgisayar parçalarından tanıdığımız, yüzeyden montajlı elemanları
ifade ediyor). Burada o LED’lere gerek yok. Bu beyaz LED’ler 3.6 V @ 20 mA
spesifikasyonunda ve bu da standart. Otomobilde normal gerilim aslında 12 değil
14.4 V olduğu için dört LED kullanıyoruz (4 X 3.6 = 14.4 !!!, tesadüfe bakın J).LED’leri ilk ve son delik boş kalacak şekilde

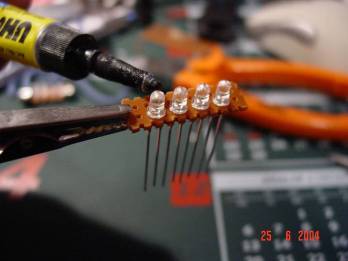

pertinaksa yerleştiriyoruz. Soldaki resme dikkatli bakarsanız LED’lerin bir
bacağının diğerinden uzun olduğunu göreceksiniz. LED’ler kutuplu elemanlardır.
Uzun bacak anottur (yani + gerilim oraya bağlanacak). İşte bu nedenle
pertinaksa yerleştirirken dört LED’in de aynı yönde olduğundan emin
olmalısınız.
Böyle bir
yardımcı el hiç de fena olmaz. Lehimlemek için ters çevireceğiz ve tüm LED’ler yamuk

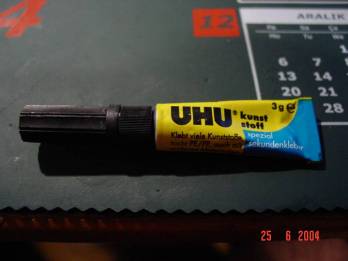

yumuk duracak. Tespit etmeliyiz. İsterseniz damlanın da yarısı kadar bu plastik
yapıştırıcıdan kullanabilirsiniz.

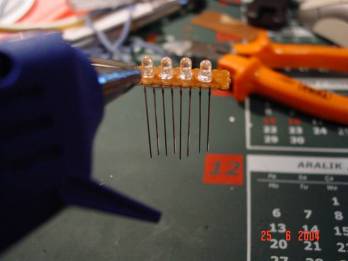

Ama daha
iyisi sıcak silikon. Çok az! Aman dikkat…
Artık ters
çevirebiliriz ve lehimleyebiliriz.
Her LED’in

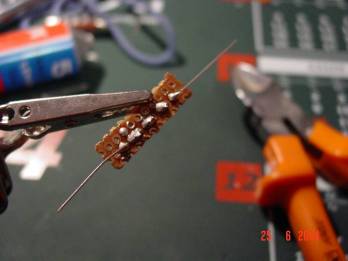

komşu LED’e bakan ayağı komşu LED’e lehimlenecek. Sağda bitmiş hali. En baştaki
ve en sondaki LED’in dış bacakları dışında kalan bacaklar yan keski ile
kesilmiş durumda.
LED’ler

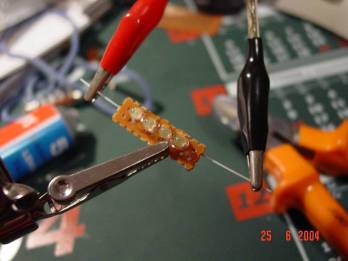

seri bağlı olduğu için birindeki sorun (bozukluk, ters kutuplama) tüm ampulü etkiler.
O yüzden mutlaka bu aşamada test ediyoruz. Gayet güzel ve parlak yanıyor.
Şimdi metal
şapkaları takacağız. Normalde sivri uçlarında lehimle kapalı bir delik vardır.

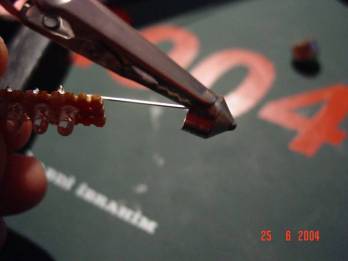

Orayı havya ile ısıtıp baştaki LED’in bacağını dikkatlice geçiriyoruz. Pertinaksi
metal başlığa iyice oturtup LED bacağını lehimliyor ve fazlasını yan keski ile

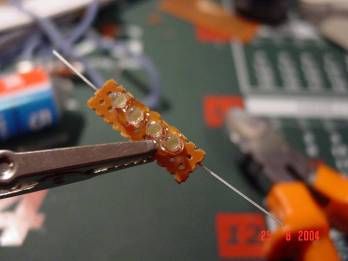

kesiyoruz. Sağda bitmiş hali. Arka yüze ve metal başlık içindeki boşluklara
biraz sıcak silikon iyi olur. Hatta LED’lerin merceklerine gelmemesi koşuluyla
ön yüze de sıcak silikon sıkılabilir.
Bunları
yerine (örneğin plaka lambası) takarken kutuplara dikkat etmek gerekir. Bu
LED’lerin ters gerilim dayanımı 5 V’dur. Dört LED olduğuna göre 20 V eder. Yani
otomobildeki 14.4 V, ters bağlanırsa bir zarar vermez. Ancak ampul de yanmaz.
Takıp mutlaka denemek gerekir. Yanmıyorsa bir de ters çevirip denemek gerekir.
Maliyet:
4 LED 4 X 0.75 YTL
1 ampul (0.25 YTL)? (Emin değilim ama oldukça ucuz bunlar benzincilerde)
Emeği, pertinaksı, sıcak silikonu ve lehimi ( Bunlar ölçülemiyor çünkü J) saymazsak toplam maliyet 3.25 YTL
